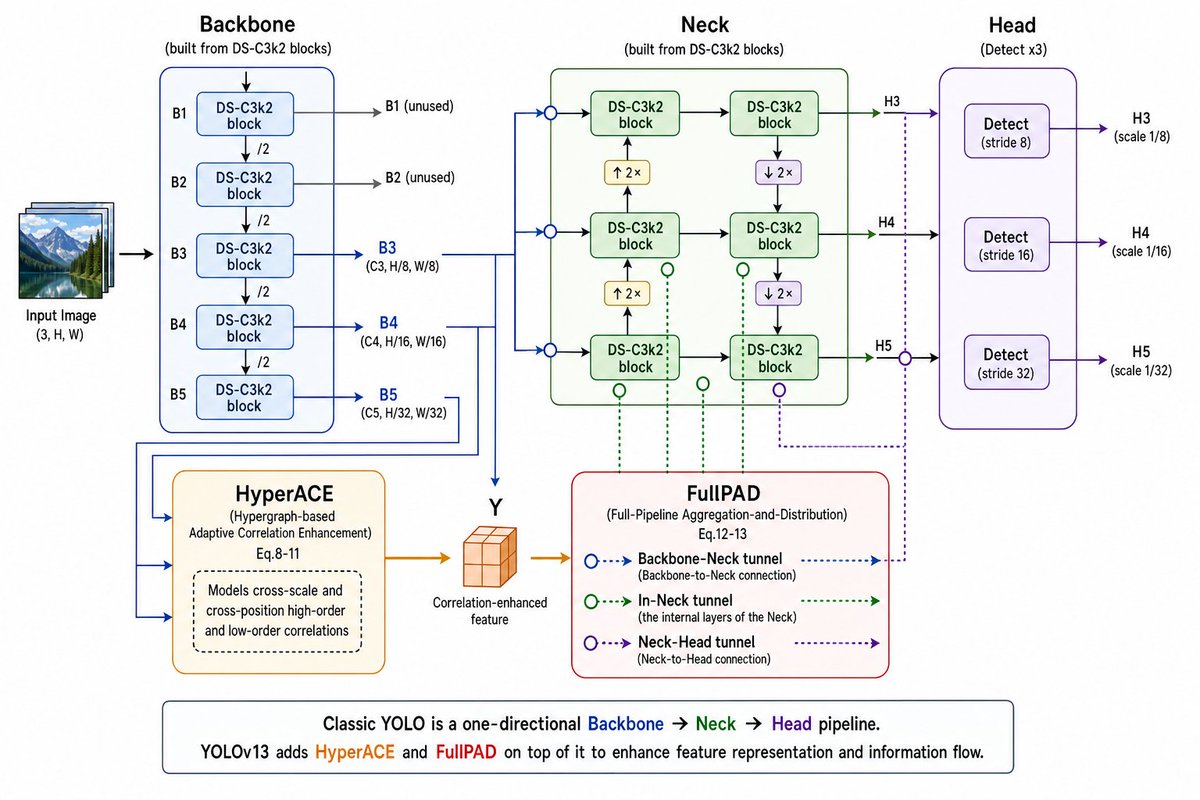

Diagramme de l'architecture YOLOv13

Objectif : Créer un diagramme d'architecture technique clair expliquant {argument name="model name" default="YOLOv13"} sous forme de slide pédagogique sur une page, montrant comment une image d'entrée circule à travers le Backbone, HyperACE, le Neck, FullPAD et les sorties de détection Head.

Toile : Infographie paysage 16:9 sur fond blanc, style vectoriel net, contours fins colorés, rectangles arrondis, connecteurs fléchés et texte sans-serif lisible. Utilisez un pipeline de gauche à droite avec des modules supplémentaires sous le chemin principal.

Disposition : Commencez tout à gauche par une petite illustration en pile de vignettes intitulée « Image d'entrée (3, H, W) », puis une flèche vers un grand panneau bleu Backbone. Placez le panneau vert Neck au centre supérieur, le panneau violet Head sur la droite, HyperACE en bas à gauche du centre, FullPAD en bas à droite du centre, et une légende explicative encadrée le long du bas.

Sections principales du pipeline et nombres d'éléments exacts :
- 1 pile d'images d'entrée tout à gauche, représentée sous forme de photos paysage superposées.
- 1 panneau Backbone intitulé « Backbone » avec le sous-titre « (construit à partir de blocs DS-C3k2) ». À l'intérieur, montrez exactement 5 boîtes de blocs DS-C3k2 empilées verticalement étiquetées B1, B2, B3, B4, B5. Placez des marqueurs de sous-échantillonnage « /2 » entre chaque bloc adjacent, pour exactement 4 étiquettes de sous-échantillonnage. Ajoutez des flèches de sortie latérales : B1 et B2 vont vers la droite et sont étiquetés « B1 (inutilisé) » et « B2 (inutilisé) » ; B3, B4 et B5 vont vers la droite en bleu et sont étiquetés « B3 (C3, H/8, W/8) », « B4 (C4, H/16, W/16) » et « B5 (C5, H/32, W/32) ».
- 1 module HyperACE sous le Backbone, contour orange, intitulé « HyperACE » avec le sous-titre « (Hypergraph-based Adaptive Correlation Enhancement) Éq.8-11 ». À l'intérieur, incluez une note encadrée en pointillés disant « Modélise les corrélations d'ordre élevé et faible inter-échelles et inter-positions ». Des lignes bleues provenant de B3/B4/B5 alimentent HyperACE. HyperACE produit une flèche orange vers un petit cube 3D orange étiqueté « Y » et « Caractéristique améliorée par corrélation ».
- 1 panneau Neck au centre supérieur, contour vert, intitulé « Neck » avec le sous-titre « (construit à partir de blocs DS-C3k2) ». À l'intérieur, montrez exactement 6 boîtes de blocs DS-C3k2 disposées en une grille de 2 colonnes par 3 rangées. Utilisez des flèches noires entre les blocs, avec exactement 2 boîtes de suréchantillonnage jaunes étiquetées « ↑ 2× » et exactement 2 boîtes de sous-échantillonnage violettes étiquetées « ↓ 2× ». Incluez 3 jonctions d'entrée circulaires bleues sur le bord gauche du Neck et 3 marqueurs de tunnel circulaires verts/violets sous ou à côté de la grille.
- 1 module de légende FullPAD sous le Neck, contour rouge, intitulé « FullPAD » avec le sous-titre « (Full-Pipeline Aggregation-and-Distribution) Éq.12-13 ». Montrez exactement 3 lignes de légende : « Tunnel Backbone–Neck (connexion Backbone-vers-Neck) » en utilisant des flèches pointillées bleues et des cercles bleus vides ; « Tunnel In-Neck (les couches internes du Neck) » en utilisant des flèches pointillées vertes et des cercles verts vides ; « Tunnel Neck–Head (connexion Neck-vers-Head) » en utilisant des flèches pointillées violettes et des cercles violets vides. Connectez la caractéristique du cube à FullPAD avec une flèche orange, et tracez des routes de tunnel pointillées bleues/vertes/violettes vers le haut et vers la droite vers le Neck et le Head.
- 1 panneau Head sur la droite, contour violet, intitulé « Head » avec le sous-titre « (Détection x3) ». À l'intérieur, montrez exactement 3 boîtes de détection empilées verticalement : « Detect (stride 8) », « Detect (stride 16) » et « Detect (stride 32) ». Chacune reçoit une flèche du Neck et produit vers la droite H3, H4, H5 avec les étiquettes « H3 (échelle 1/8) », « H4 (échelle 1/16) » et « H5 (échelle 1/32) ».

Codage couleur : Lignes et panneau Backbone en bleu, Neck en vert, Head en violet, HyperACE en orange, contour FullPAD en rouge. Les flèches principales sont pleines ; les tunnels FullPAD sont pointillés/tiretés avec des nœuds circulaires vides. Utilisez des remplissages pastel subtils pour les boîtes de modules.

Légende inférieure : Ajoutez un large rectangle arrondi couvrant toute la largeur inférieure. Texte : « Le YOLO classique est un pipeline unidirectionnel Backbone → Neck → Head. » Puis sur la ligne suivante : « {argument name="model name" default="YOLOv13"} ajoute HyperACE et FullPAD par-dessus pour améliorer la représentation des caractéristiques et le flux d'informations. » Colorez les mots Backbone en bleu, Neck en vert, Head en violet, HyperACE en orange et FullPAD en rouge.

Contraintes : Gardez toutes les étiquettes lisibles, alignez les sections proprement, préservez les nombres exacts de blocs et de têtes de détection, évitez les modules supplémentaires, évitez le photoréalisme sauf pour la petite vignette d'image d'entrée, et n'ajoutez pas de filigrane.
